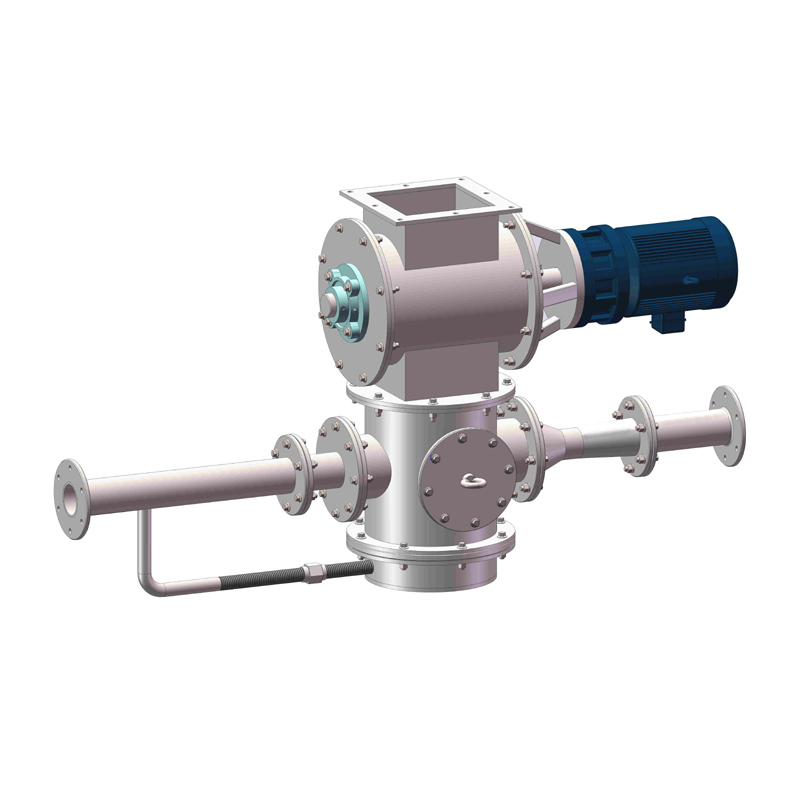

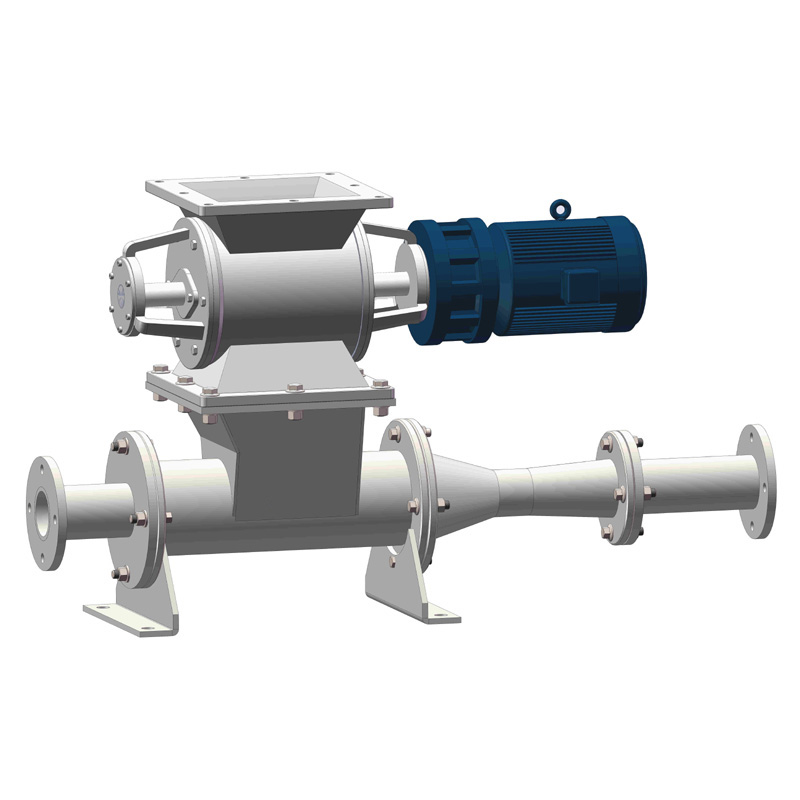

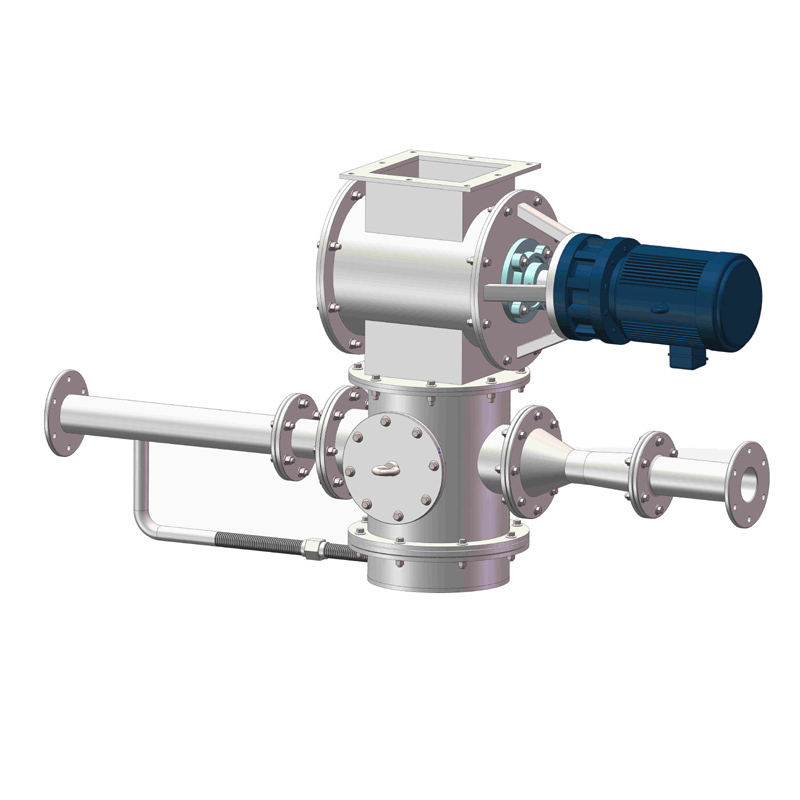

一、JTQS型气力输送泵结构功能介绍

        1、JTQS型气力输送泵体积小，结构简单，设备投资小。
        2、 在除尘器落灰斗下部，可以一斗一阀，亦可两斗两斜管一阀，落灰斜管的斜度应≥45°。
        3、后期维护工作量少，气力输送系统一次安装调试投运后，基本不用操作，几乎没有维护量，检修工只须定期检查即可。
        4、稀相气力输送系统控制只需“启动”和“停机”操作，不需要人工值守，只需巡视，工艺系统简单，所配置的控制系统操作维护简单可靠。
        5、输送气源选择范围大，可选用罗茨风机、压缩空气、涡旋风机等。

二、适用领域

        JTQS型气力输送泵, 专为较短输送距离和连续输送而设计, 因输送压力低,输送距离一般≤100m,垂直爬高25m, 粉体比重≤1. 5 t/m³, 粉体细度≥60目。
        特别适合除尘器底部灰斗输灰、粉体物料人工投料口、粉体物料搅拌机上料等工况。

三、产品参数

设备型号	JTQS-76	JTQS-89	JTQS-108
电源（V/Hz)	380/50
功率（kW)	1.5	2.2	3
输送管道（mm)	Φ76*3.5	Φ89*4	Φ108*4
管内流速（m/s)		16～20
匹配风量（m3/h）	200	350	500
输送能力（t/h)	1～2	2～3	3～5
