陕西同力重工焊接烟尘治理项目

项目特点：

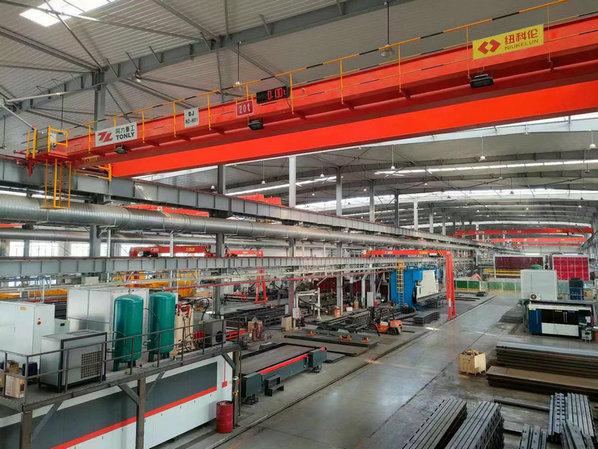

        陕西同力重工股份有限公司部件车间是生产矿用运输车的车箱，材质为碳钢板，工件有大有小，最大的成品车箱长度近10米；最大重量15吨。二氧化碳气体保护焊为主，以机器人焊接为主，也有手工焊接，焊接工艺复杂，焊接工作量大。焊接过程的发尘量较大。车间有多台行车和半地轨行车，有些工位需要行车吊运工件。并且车间桥架及管线布局特别复杂，风管长度特别长，最长达150米以上。

解决方案：

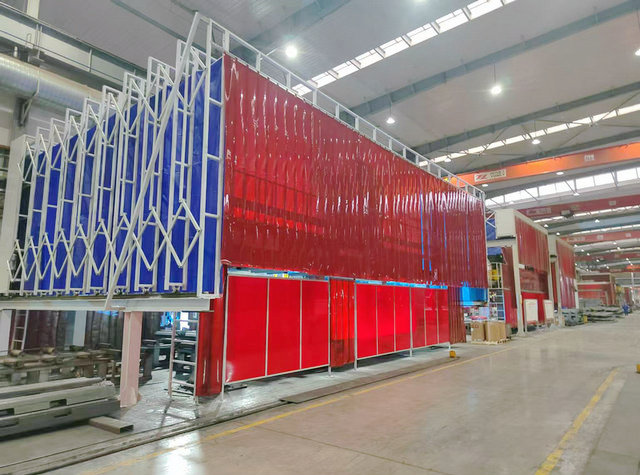

        根据现场工艺布局，设计六套集中式焊烟除尘系统（PC1～PC6），焊接烟尘的主要捕捉方式有：架高式伸缩棚、落地式伸缩、焊接工作间、顶吸罩+四周悬挂软帘、加长吸气臂等。通过主风管将各工位的支风管连接到相应的除尘器和风机，最后均室外排风管高空排放，排放口高度22米。其中PC1、PC2二套系统共一根排风管，PC3单独一根排风管，PC4、PC5、PC6三套系统共一根排风管。该项目安装后验收合格：烟尘收集率 90%以上，烟尘净化率 99.9%以上， 治理后室内、室外均达到职业健康、 环保排放指标。

设备说明：

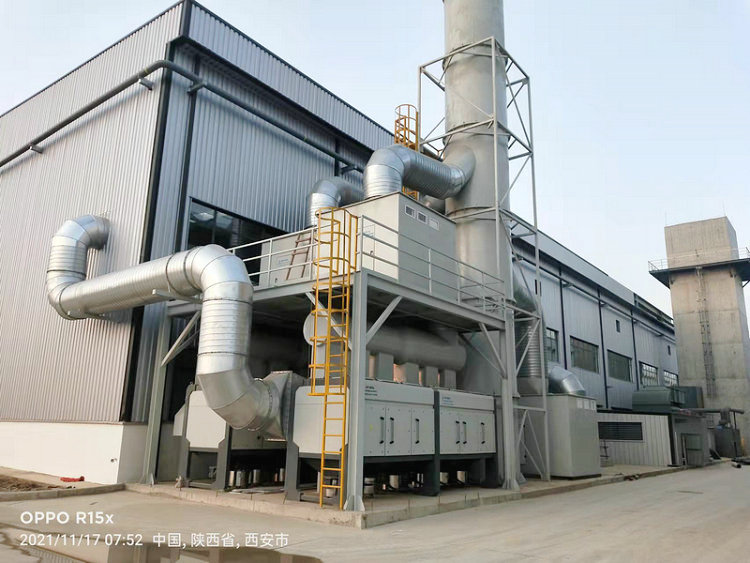

        该项目采用长沙吉天JTLJ系列滤筒集尘器处理焊烟：设备型号JTLJ-60C，风量60000 m³/h，配套风机功率75kW，数量五套。    2、设备型号JTLJ-80C，风量80000 m³/h，配套风机功率90kW，数量一套。
