新松湖北襄樊焊接烟尘除尘项目

项目特点：

       本项目为龙门式机器人焊接，焊接机器人在焊接过程中不仅需要沿轨道滑动，而且机器人焊时机器人手臂可前后移动灵活多变。故焊点位置不固定，产烟尘点多且杂，具有烟尘不易捕捉的特点。

解决方案：

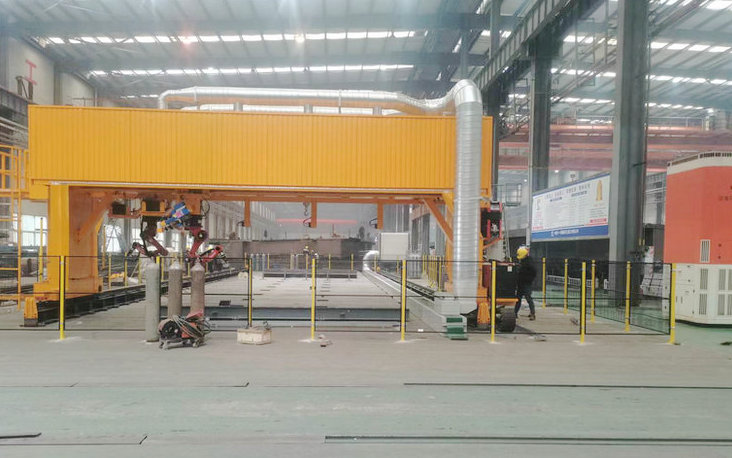

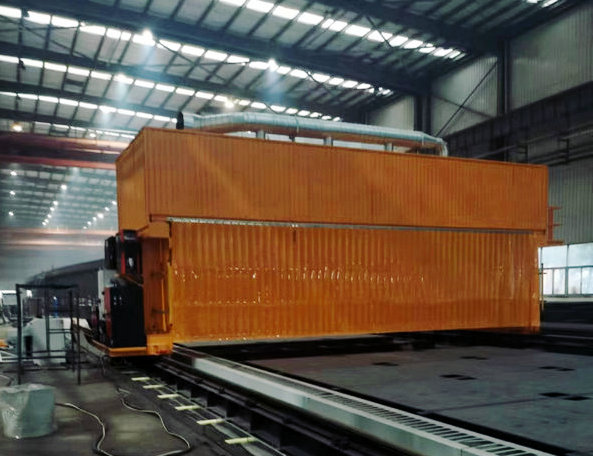

        针对这种烟尘点多且不固定，并结合焊接烟尘向上飘逸的特点。我们设计了一套可随机器人行走的除尘系统。系统由：顶吸罩，吸风道，滑动吸风小车，管道，集尘器组成。其中顶吸罩固定在机器人龙门架上随机器人运动，顶吸罩四周悬挂挡风帘，可防弧光，防止烟尘逃逸，有效捕捉烟尘；吸风道沿机器人滑轨布置，长度与滑轨等长；滑动吸风小车随机器人在吸风道上一起来回运动；除尘主机固定于焊接区域的一端。

除尘工艺：

        由顶吸罩捕捉烟尘，经连接管道进入吸风小车，再经吸风道和连接管道将含尘气体经滤筒集尘器净化后室内达标排放。

应用设备：

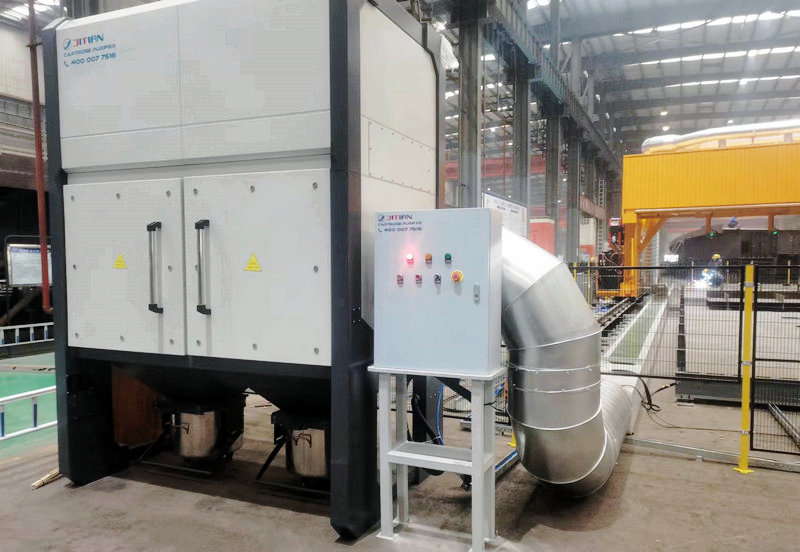

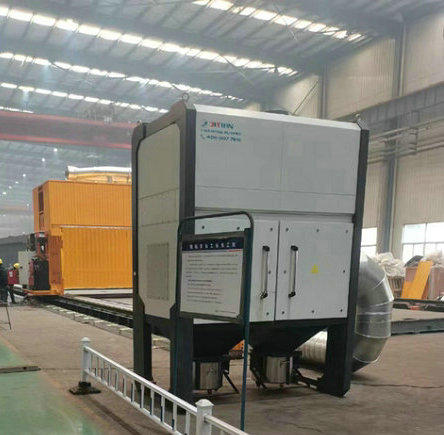

        设备选用我公司1套一体式滤筒集尘器JTLJ-B14DG，风量14000m3/h，功率18.5kW。
