湖北三江航天万山特种车辆有限公司焊接车间控温控湿除尘项目案例说明

项目特点：

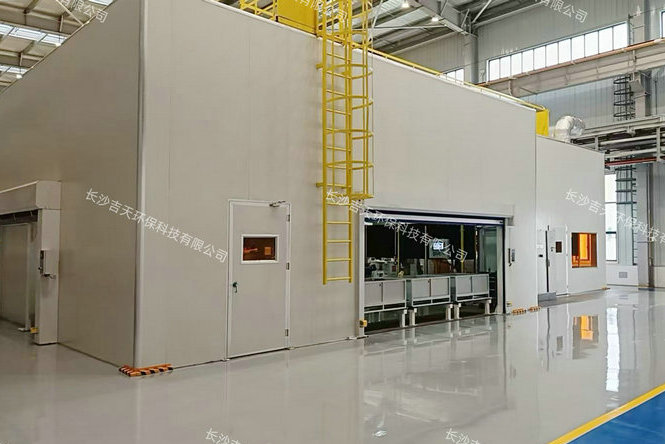

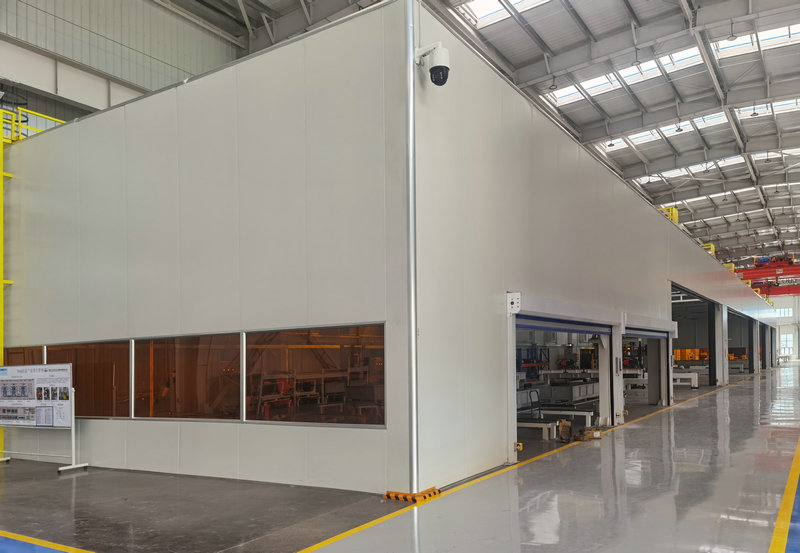

        数字化焊接车间：小件焊接工作间三个（有通道联接），大型装配件焊接工作间一个，激光焊接工作间一个，补焊工作间一个。焊接工作间特别大（最大的长66m*宽10m*高5.6m），工件特别大，工件从工作间的侧面进出，侧面最大物流门宽度达17m，工作间顶部开设天窗，便于车间大行车起吊，内部有KBK吊车，工作间全封闭，焊接工作间结构复杂。
        工件材质有铝合金，对温湿度有要求:控温（夏季≤28℃、冬季≥10℃）；控湿（湿度≤65%）；除尘（烟尘浓度≤4mg/m3）。

解决方案：

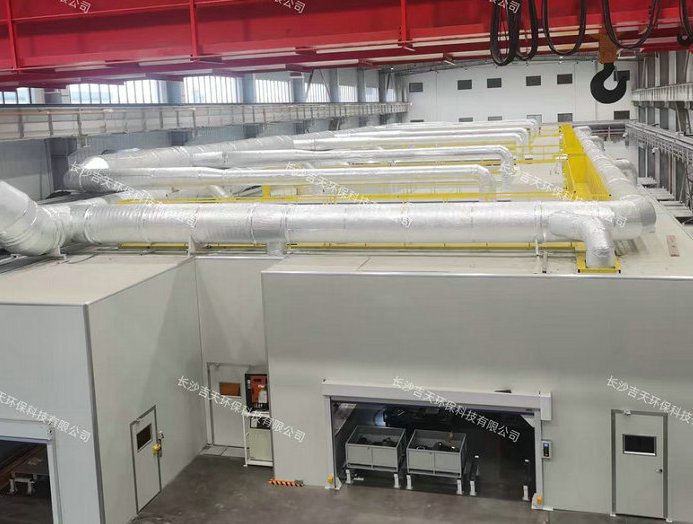

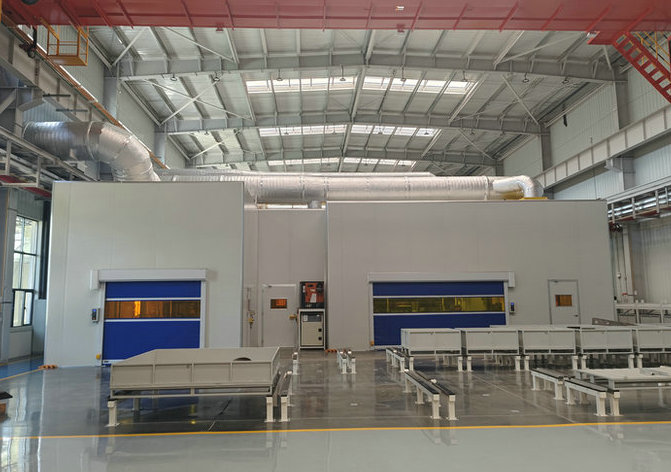

        针对本项目要求：采用二套组合式空气处理机组+空调制冷机，气流组织为“下送上回”的整体置换通风方式，即工作间两侧下部离地2.0米高安装专用送风筒送风，工作间顶部安装百叶窗回风。通过送风管道和回风管道与组合式空气处理机组联接成一个整体。室外排风管排放口高度20米。该项目安装后验收合格：治理后室内、室外均达到职业健康、 环保排放指标。

设备说明：

        该项目采用长沙吉天JTZK系列组合式空气处理机组：
        1、设备型号JTZK-80，风量80000 m3/h，配套回风机功率75kW，送风机功率55kW，空调制冷机132kW，数量一套。
        2、设备型号JTZK-110，风量110000 m3/h，配套回风机功率132kW，送风机功率75kW，空调制冷机170kW，数量一套。
